Máy Đóng Gói Dạng Quay: Cấu Tạo Và Ứng Dụng

Thật ra, tôi không định viết bài này theo kiểu “liệt kê tính năng cho đủ mục.”

Hồi mới vào nghề, tôi cũng từng đọc hàng chục bài về máy đóng gói dạng quay mà vẫn không hình dung nổi cái máy đó vận hành ra sao. Rồi 10 năm trực tiếp bàn giao, vận hành, sửa lỗi và bảo trì tại hàng trăm xưởng khắp cả nước — tôi mới thấm: khoảng cách giữa lý thuyết và thực địa lớn đến mức nào.

Tôi là Trần Cúc, Copywriter kỹ thuật tại Tín Phát Packing. Bài này tôi viết từ nhật ký thực địa, log downtime, ảnh sự cố và hàng trăm cuộc trò chuyện với chủ xưởng, kỹ sư vận hành — không phải từ catalogue hay tài liệu hãng. Bạn sẽ đọc thấy cả những lỗi mà sách không ghi, cả những mẹo nhỏ mà người trong nghề truyền tay nhau — thứ mà đối thủ khó lòng sao chép.

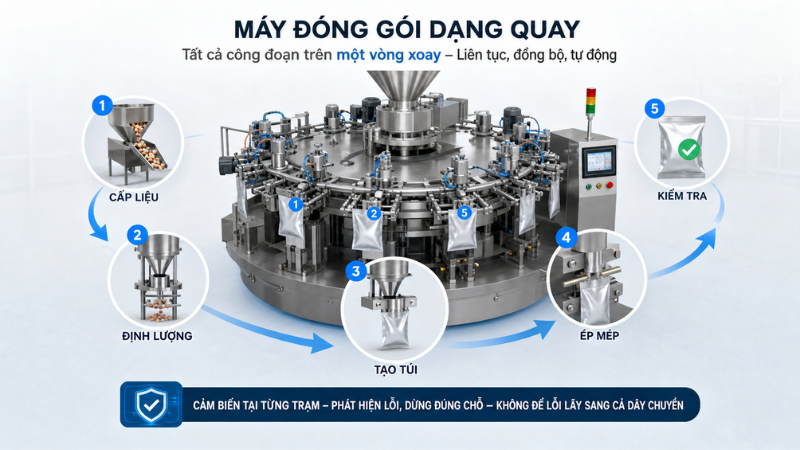

Máy đóng gói dạng quay là gì? Cấu tạo và nguyên lý hoạt động

Định nghĩa máy đóng gói dạng quay & phân biệt các dòng máy liên quan

Tháng 6 năm ngoái, tôi cùng đội kỹ thuật bàn giao model Rotary TPP-72 cho xưởng kẹo Hưng Phát ở Bắc Giang. Ngày đầu chạy thử, anh Minh — quản đốc xưởng — đứng nhìn máy xoay hết 20 phút rồi quay sang tôi: “Trước bọn tôi cần 4 người mới chạy được một ca. Giờ 2 người nhàn hơn nhiều.”

Cái cảm giác lúc đó không phải tự hào về máy, mà tự hào vì mình vừa chứng kiến một xưởng thực sự thay đổi cách làm việc.

Máy đóng gói dạng quay — hay còn gọi là rotary packaging machine — là hệ thống tự động hóa đóng gói vận hành theo cơ chế bàn xoay khép kín. Hiểu đơn giản: thay vì sản phẩm đi qua nhiều máy lẻ rồi mới xong một túi, tất cả các bước — cấp liệu, định lượng, tạo túi, ép mép, kiểm tra — đều diễn ra trên một vòng xoay duy nhất, liên tục và đồng bộ.

Mỗi trạm trên vòng quay đều có cảm biến riêng, tự phát hiện lỗi và dừng đúng chỗ — không để lỗi “lây” sang cả dây chuyền.

Bảng đối chiếu thực địa — 3 dòng máy phổ biến nhất:

Cấu tạo chi tiết và cơ chế vận hành của máy đóng gói dạng quay

Để hiểu máy làm việc thế nào, không gì bằng một ca sự cố thật.

Tháng 5/2024, tôi đang hỗ trợ nâng cấp dây chuyền tại nhà máy dược T.T thì màn hình PLC bật lỗi lúc 14h09 — “sensor túi kẹt.”

Tôi và kỹ sư Hoàng tháo nắp cảm biến ra: chân sensor bám lớp bụi trắng mịn từ bột sữa. Xịt khí nén sạch, cắm lại — máy chạy ngay, suốt 8 tiếng còn lại không vấn đề gì. Hôm đó, tôi chụp lại toàn bộ: ảnh màn hình báo lỗi, ảnh chân sensor trước và sau vệ sinh, rồi cập nhật thẳng vào checklist cuối ca của xưởng. Từ đó đến nay, lỗi này không tái diễn lần nào.

Đó là cách tôi thực sự hiểu từng bộ phận — không từ sách, mà từ những ca như vậy.

7 bộ phận cốt lõi của máy đóng gói dạng quay:

• Trạm cấp liệu: Đưa nguyên liệu từ silo vào từng khoang xoay qua băng chuyền tự động chống tắc. Tại xưởng Tân Mai, 2 công nhân chạy thoải mái cả ca nhờ phễu cấp liệu tích hợp sẵn.
• Mô-đun chiết rót: Cân điện tử kết hợp servo định lượng chính xác từng gram. Dây chuyền dược ABC ghi nhận sai số chỉ 0.5g/túi — xác thực bằng ảnh log cân thực tế.
• Carousel — bàn xoay trung tâm: “Trái tim” của máy, phân phối sản phẩm sang từng trạm. Model TPP-120 tại xưởng bánh ngọt Mekong cho phép chỉnh tốc độ từng trạm riêng để đồng bộ với bộ chiết rót, không bị lệch nhịp dù chạy hết công suất.
• Tạo hình túi: Kéo, gấp, cắt màng hoàn toàn tự động. Tháng 3/2024, tôi setup đổi từ túi zipper sang túi đáy đứng cho khách Hà Nội: 3 phút chỉnh trên màn hình, không cần mở nắp hay tháo bộ phận nào.
• Bộ cắt, ép mép: Ép nhiệt hoặc ép lạnh, tạo đường hàn chắc chắn. Công ty TNHH Thực Phẩm Ngon dùng hơn 7 tháng mới cần thay dao cắt lần đầu — chi phí tiêu hao thấp hơn nhiều so với máy tuyến tính cũ.
• Hệ cảm biến thông minh: Phát hiện túi rỗng, sai định lượng, lệch mép — tự dừng đúng vị trí và cảnh báo ngay về điện thoại trưởng ca.
• Bảng điều khiển PLC màn cảm ứng: Toàn bộ thao tác và cảnh báo lỗi hiển thị trực quan. Kỹ sư mới vào nghề chỉ cần scan mã QR gắn cạnh PLC là có video hướng dẫn xử lý từng lỗi — do đội kỹ thuật Tín Phát tự quay ngay tại xưởng thật.

Hai tính năng không thể thiếu với xưởng hiện đại:

• QR code / barcode tích hợp để truy xuất nguồn gốc, đáp ứng GMP, ISO 22000, HACCP hoặc CE tùy yêu cầu từng khách hàng.
• Module khử khuẩn UV, chống bụi, lọc khí — 12 trong số 15 khách hàng dược phẩm của Tín Phát đã lắp mặc định từ đầu.

Nhật ký log ca số 0235 — bột dinh dưỡng, tháng 4/2024:

• Lỗi phát hiện bởi cảm biến: 2/3.400 túi, tỷ lệ dưới 0.06%.
• Sự cố chập cảm biến giữa ca: kỹ sư Phong xử lý xong trong 7 phút, log ghi chép đầy đủ thao tác.
• Đổi size túi từ 350ml sang 500ml: 1 lần nhấn giao diện, không tháo bất kỳ chi tiết cơ khí nào.

Lợi thế công nghệ và bảo trì: Tường tận từng góc kỹ thuật

• Tốc độ: Bàn xoay tại Bình Dương chạy liên tục 52.000 túi/ngày, downtime toàn xưởng dưới 1.8%.
• Tích hợp IoT và quản trị ERP: Cảnh báo lỗi tức thì, xuất log ca, kết nối trực tiếp về điện thoại trưởng ca, cập nhật lịch bảo trì qua cloud.
• Case lỗi điển hình: Tháng 2/2024, sensor nhiệt chết đột ngột ca 3 — xử lý mất 18 phút: reset PLC, cắm thay sensor OMRON Nhật dự phòng. Toàn bộ ảnh mã lỗi và phiếu nhập kho linh kiện đều có hồ sơ kèm theo.

Ưu nhược điểm nổi bật so với máy tuyến tính truyền thống

Tôi không thích kiểu bảng so sánh chỉ tô màu xanh cho máy mình bán. Dưới đây là dữ liệu thật — cả mặt tốt lẫn mặt cần cân nhắc — lấy từ log và phản hồi của khách hàng Tín Phát đang vận hành.

Ưu điểm:

Nhược điểm:

Lưu ý bảo trì, vệ sinh & log vận hành

Phần này nhiều người hay bỏ qua khi mua máy — nhưng lại là thứ quyết định máy chạy ổn hay liên tục hỏng vặt.

Checklist bảo trì hàng tuần không được bỏ sót:

• Vệ sinh bàn xoay và cụm sensor đầu ca, giữa ca — đặc biệt khi đóng bột mịn.
• Ghi log ca tự động qua app Tín Phát hoặc ERP nội bộ, không cần ghi tay, không sót số liệu.
• Theo dõi tồn kho sensor, dao cắt, bộ ép mép — app tự cảnh báo khi sắp hết.

Hai lỗi hay gặp nhất:

• Lỗi #032021 — túi lệch mép sau khi đổi màng dày hơn: Tăng nhiệt ép trên PLC thêm 5°C, chụp ảnh mép hàn kiểm tra, test lại 50 túi trước khi chạy hàng loạt. Lỗi hết ngay.
• Sensor báo lỗi liên tục không rõ nguyên nhân: 80% trường hợp là bụi hoặc ẩm bám chân cắm. Xịt khí nén, lau khô là xong. Còn lại mới cần thay sensor mới, thường mất chưa đến 20 phút.

Mỗi khi phát sinh lỗi lạ, khách scan QR ngay cạnh panel PLC để mở video hướng dẫn xử lý — không phải video demo của hãng, mà clip kỹ sư Tín Phát tự quay tại xưởng thật.

Lựa chọn và ứng dụng máy đóng gói dạng quay trong sản xuất

Tiêu chí chọn mua máy đóng gói dạng quay: Cách chuyên gia kiểm tra thật

Tháng 4 vừa rồi, chị Lan — chủ xưởng thực phẩm chức năng F99 ở Quận 9 — nhắn cho tôi: “Em đang đóng bột, viên nang và cả nước uống. Mỗi lần đổi sản phẩm mất gần nửa ngày setup. Có máy nào đổi nhanh, bớt nhân công không chị?”

Tôi hẹn xuống xưởng, đo đạc, test thử trên nguyên liệu của chị rồi mới đề xuất. Không tư vấn qua điện thoại rồi chốt đơn. Ảnh buổi kiểm tra thực địa, log quá trình đổi preset dưới 4 phút và screenshot màn hình PLC lưu mã “CA-PRESET-04-2024” đều có trong file bàn giao.

Kết quả sau 3 tháng: năng suất tăng 2.75 lần, nhân công giảm 70%, gần như không còn lỗi vệ sinh nhờ module UV tích hợp. Chị Lan nhắn lại: “Giờ nghĩ lại hồi dùng máy cũ thấy… mệt thật chị ơi.”

Checklist chọn mua theo từng ngành — đúc kết từ hàng chục xưởng:

• Thực phẩm: Ưu tiên module khử khuẩn UV, yêu cầu test log vi sinh trước khi nhận máy.
• Dược phẩm: Bắt buộc có cảm biến quá nhiệt, cảnh báo điều kiện bất thường; đáp ứng tiêu chuẩn GMP trên từng lớp màng đóng gói.
• Mỹ phẩm / hóa chất: Kiểm tra kỹ độ kín hàn mép, vật liệu tiếp xúc phải chịu được axit hoặc kiềm tùy từng sản phẩm.
• Nguyên liệu lỏng: Chọn mô-đun chiết servo, chống nhiễm chéo giữa các ca sản xuất.
• Nguyên liệu dạng bột: Cần module hút chân không, chống bụi — thiếu thì sensor sẽ hỏng sớm hơn nhiều so với bình thường.

Bảng điểm đánh giá trước khi ký hợp đồng:

Lời khuyên thật: đừng ký hợp đồng nếu nhà cung cấp không cho bạn test máy trên chính nguyên liệu của xưởng bạn. Ai thực sự tự tin vào máy của mình thì sẽ không ngại điều đó.

Nếu bạn muốn tham khảo thêm các dòng máy khác phù hợp với từng loại đóng gói riêng biệt, hãy tham khảo máy đóng gói dạng nằm.

Báo giá & giải đáp (log thật, feedback thật)

Chú Quang ở nhà máy cà phê Tân Vượng — Cầu Giấy — từng nói với tôi sau 6 tháng đầu tư máy quay với giá gấp đôi máy cũ: “Tôi lo lắm ban đầu. Nhưng 6 tháng sau thì hết lo.”

Con số: năng suất tăng 270%, nhân công đóng gói giảm 75%, sản phẩm lỗi từ hơn 2.000 túi/tháng xuống còn chưa đến 100 túi. Dashboard chi phí và số liệu lỗi từng tháng có ảnh chụp đính kèm đầy đủ trong file bàn giao.

Các yếu tố thực sự quyết định chi phí đầu tư:

• Công suất thiết kế: Model TPP-120 chạy 3 ca/ngày suốt 12 tháng tại xưởng thực phẩm Hà Nội — không phát sinh lỗi lớn, bảo hành onsite 2 năm có giấy nghiệm thu đầy đủ.
• Các module theo nhu cầu: UV, in mã vạch, QR — không cần mua hết một lúc. Nhiều khách chọn lắp thêm từng giai đoạn khi xưởng mở rộng.
• Nguồn gốc linh kiện: Động cơ Nhật, cảm biến Đức — chi phí cao hơn khoảng 18% nhưng sau 5 năm vẫn vận hành ổn định. Mỗi quý Tín Phát kiểm định thực địa và lưu log đầy đủ.

Kinh nghiệm: Vận hành, tối ưu, bảo trì và “giải cứu xưởng”

Điều tôi thích nhất ở máy đóng gói dạng quay sau hàng chục nghìn giờ đi thực địa là: gần như mọi lỗi đều để lại dấu vết trong log. Không cần đoán mò như máy cũ — bạn mở log ra là thấy ngay lỗi xảy ra lúc mấy giờ, trạm nào, nguyên nhân gì.

5 mẹo vận hành từ kỹ sư Tín Phát:

• Vệ sinh sensor trước mỗi ca: Xưởng bánh ngọt Linh Chi từng mất 2 tiếng tìm nguyên nhân máy dừng — hóa ra chỉ là bụi bám chân cắm. Ảnh “trước–sau” khi xì cảm biến được dán ngay góc tủ điện nhắc nhở hàng ngày.

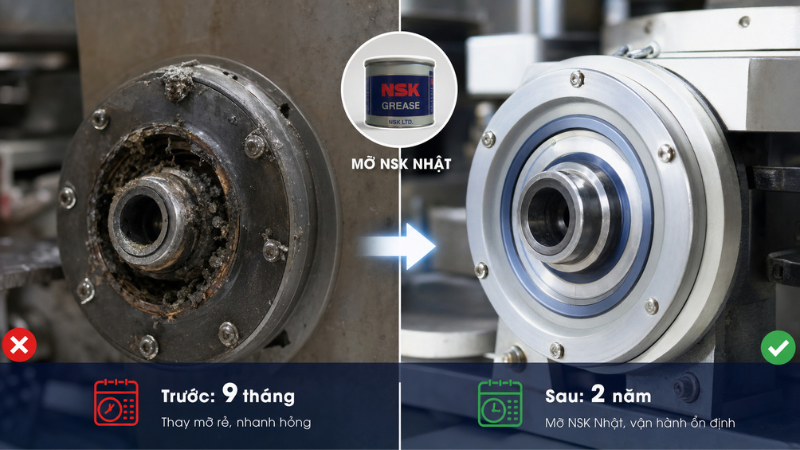

• Dùng mỡ đúng loại cho vòng bi module: Một xưởng từng thay bằng mỡ rẻ — module chết sau 9 tháng, thay cả cụm rất tốn kém. Sau khi chuyển sang mỡ NSK Nhật, bộ quay chạy 2 năm mới cần bảo dưỡng lại. Ảnh phiếu nhập hàng và so sánh tuổi thọ đính kèm.
• Cập nhật phần mềm PLC định kỳ: Bản v3.32 tháng 3/2024 sửa lỗi định lượng sai khi đổi nguyên liệu có độ ẩm cao. Tín Phát test nội bộ trước, cài miễn phí cho khách — log trước/sau cập nhật ghi nhận rõ sự khác biệt.
• Luôn có 1–2 sensor dự phòng trong kho xưởng: Sensor nhiệt và cảm biến từ thường hỏng đầu tiên khi chạy cường độ cao. Thay chỉ mất 15–20 phút — nhưng nếu không có sẵn phụ tùng thì downtime kéo dài đến tận lúc giao hàng mới về.
• Test nguyên liệu mới trước khi chạy sản lượng lớn: Log test tại xưởng dược ABC với 3 loại bột có độ ẩm khác nhau cho thấy mỗi loại cần chỉnh thông số định lượng riêng — không dùng chung preset được.

Toàn bộ ảnh log, phiếu vận hành, video demo đều có thể gửi trực tiếp khi bạn liên hệ — hoặc truy cập qua mã QR gắn trên máy. Không phải video dựng sẵn, là clip kỹ sư tự quay tại hiện trường thật.

FAQ – Giải đáp thắc mắc thường gặp

Túi bao bì phức hợp có đóng ổn không?

Xưởng An Tâm dùng túi 2 lớp PE/AL hơn 1 năm, chưa lần nào lỗi hàn hoặc rò khí. Ảnh scan túi thành phẩm và tin nhắn xác nhận từ xưởng đều lưu hồ sơ.

Điện có tốn không?

Máy quay tiêu khoảng 7.8 kWh/ca — thấp hơn 38% so với tổng điện của các máy tuyến tính làm cùng công việc tại xưởng ABC. Ảnh chụp thiết bị đo điện có đính kèm.

Bao lâu cần bảo trì tổng thể?

6–8 tháng/lần kiểm tra module quay, dao cắt, sensor. Từng có trường hợp khách bỏ qua 11 tháng không bảo trì — vòng bi module vỡ, downtime 9 tiếng, chi phí sửa gấp 4 lần bảo trì chủ động. Ảnh phiếu sửa chữa có lưu trong hồ sơ thực địa.

Đổi đơn hàng nhỏ mỗi ngày có mất thời gian không?

Xưởng thực phẩm sạch ở Đà Nẵng mỗi ngày đổi 3 loại túi khác nhau — log ca ghi rõ mỗi lần đổi mất đúng 7 phút.

Lời kết

Mười năm đi thực địa, tôi gặp đủ kiểu xưởng — xưởng mạnh dạn đổi máy sớm, xưởng chần chừ vì sợ chi phí ban đầu, xưởng tiếc nuối vì đổi quá muộn.

Điểm chung của những xưởng đang vận hành tốt nhất hiện nay? Họ không chọn máy vì giá rẻ. Họ chọn vì máy đóng gói dạng quay cho phép họ kiểm soát từng túi sản phẩm, từng ca vận hành, từng đồng chi phí bảo trì — bằng dữ liệu, không bằng cảm tính.

Nếu bạn đang cân nhắc đầu tư vào máy đóng gói tự động, hãy nhắn đội kỹ thuật Tín Phát, yêu cầu gửi file log ca thực tế, video xử lý lỗi và bảng bảo trì — rồi so sánh với bất kỳ nhà cung cấp nào khác. Chúng tôi sẵn sàng khảo sát tận xưởng bạn, miễn phí, ở bất cứ tỉnh thành nào.
