NỘI DUNG CHÍNH

1. Băng tải con lăn xích là gì?

Băng tải con lăn xích là loại băng tải sử dụng hệ thống con lăn kết hợp với bộ truyền động xích để tạo chuyển động vận chuyển hàng hóa.

Khác với băng tải con lăn tự do, băng tải con lăn xích sử dụng động cơ để truyền lực đến các con lăn thông qua hệ thống xích. Nhờ đó, hàng hóa có thể được vận chuyển chủ động và liên tục mà không cần người vận hành đẩy sản phẩm.

Băng tải đặc biệt phù hợp với các loại hàng hóa có đáy phẳng, kích thước lớn hoặc trọng lượng cao.

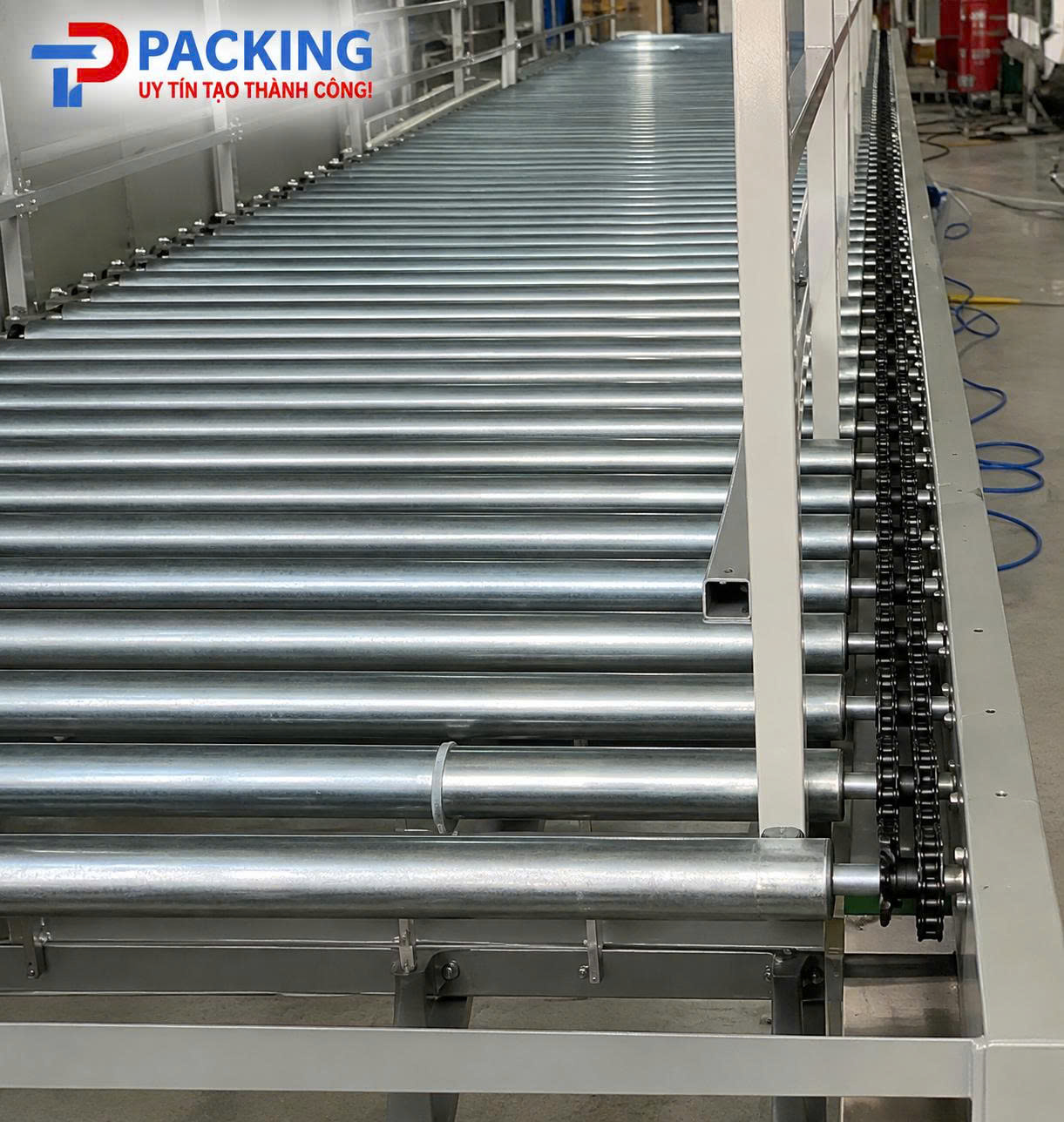

2. Cấu tạo băng tải con lăn xích

Một hệ thống băng tải con lăn xích công nghiệp thường bao gồm các bộ phận chính sau:

Khung băng tải: Khung được gia công từ thép sơn tĩnh điện, inox hoặc vật liệu phù hợp với môi trường sản xuất. Khung có nhiệm vụ nâng đỡ toàn bộ hệ thống con lăn và hàng hóa trong quá trình vận chuyển.

Con lăn

Các con lăn được bố trí song song và liên kết với hệ thống truyền động.
Tùy theo tải trọng, kích thước hàng hóa và môi trường làm việc, Tín Phát có thể tư vấn con lăn thép, inox hoặc các loại con lăn phù hợp khác.

Xích truyền động

Xích là bộ phận truyền lực từ động cơ đến các con lăn.
Hệ thống nhông xích được thiết kế đồng bộ giúp các con lăn quay và đưa sản phẩm di chuyển theo hướng mong muốn.

Động cơ giảm tốc: Motor giảm tốc cung cấp lực kéo cho hệ thống. Công suất động cơ được lựa chọn dựa trên:

Tải trọng hàng hóa.
Chiều dài băng tải.
Tốc độ vận chuyển.
Số lượng con lăn.
Điều kiện vận hành.

Bộ điều khiển: Tùy theo yêu cầu, băng tải có thể tích hợp tủ điện, công tắc, cảm biến hoặc biến tần để điều chỉnh tốc độ và đồng bộ với các thiết bị khác trong dây chuyền.

3. Nguyên lý hoạt động của băng tải con lăn xích

Khi hệ thống được cấp điện, động cơ giảm tốc bắt đầu hoạt động và truyền chuyển động đến bộ nhông xích.

Thông qua hệ thống xích, lực quay được truyền đến các con lăn. Khi con lăn quay, hàng hóa đặt trên bề mặt sẽ được vận chuyển theo hướng đã thiết lập.

Tốc độ vận chuyển có thể được điều chỉnh tùy theo yêu cầu của dây chuyền.

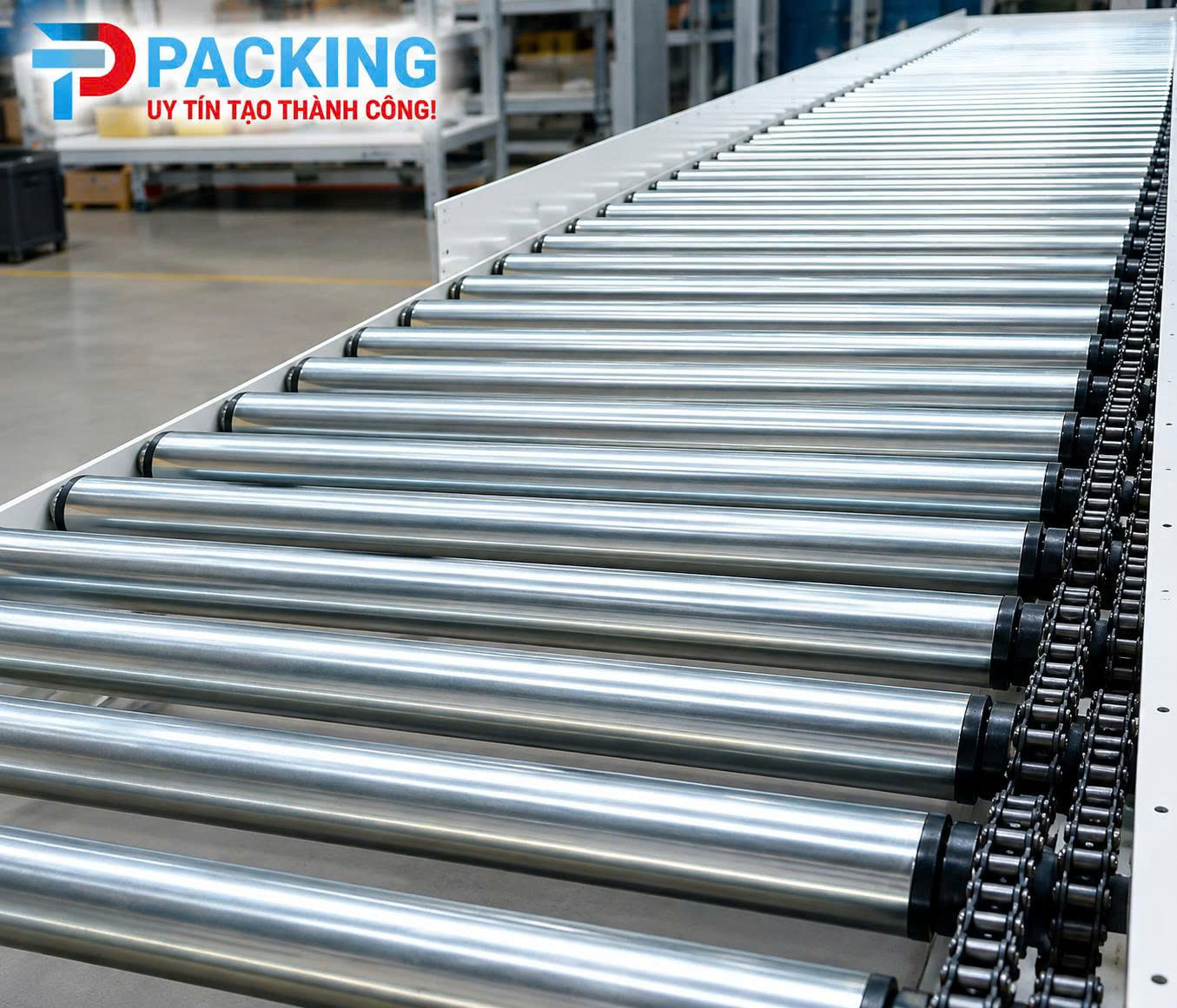

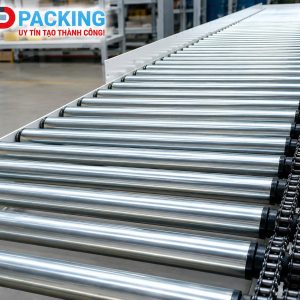

Băng tải có thể hoạt động độc lập hoặc kết nối với nhiều thiết bị khác như máy đóng thùng carton, máy dán thùng, máy đóng gói, máy kiểm tra, máy phân loại và hệ thống pallet hóa.

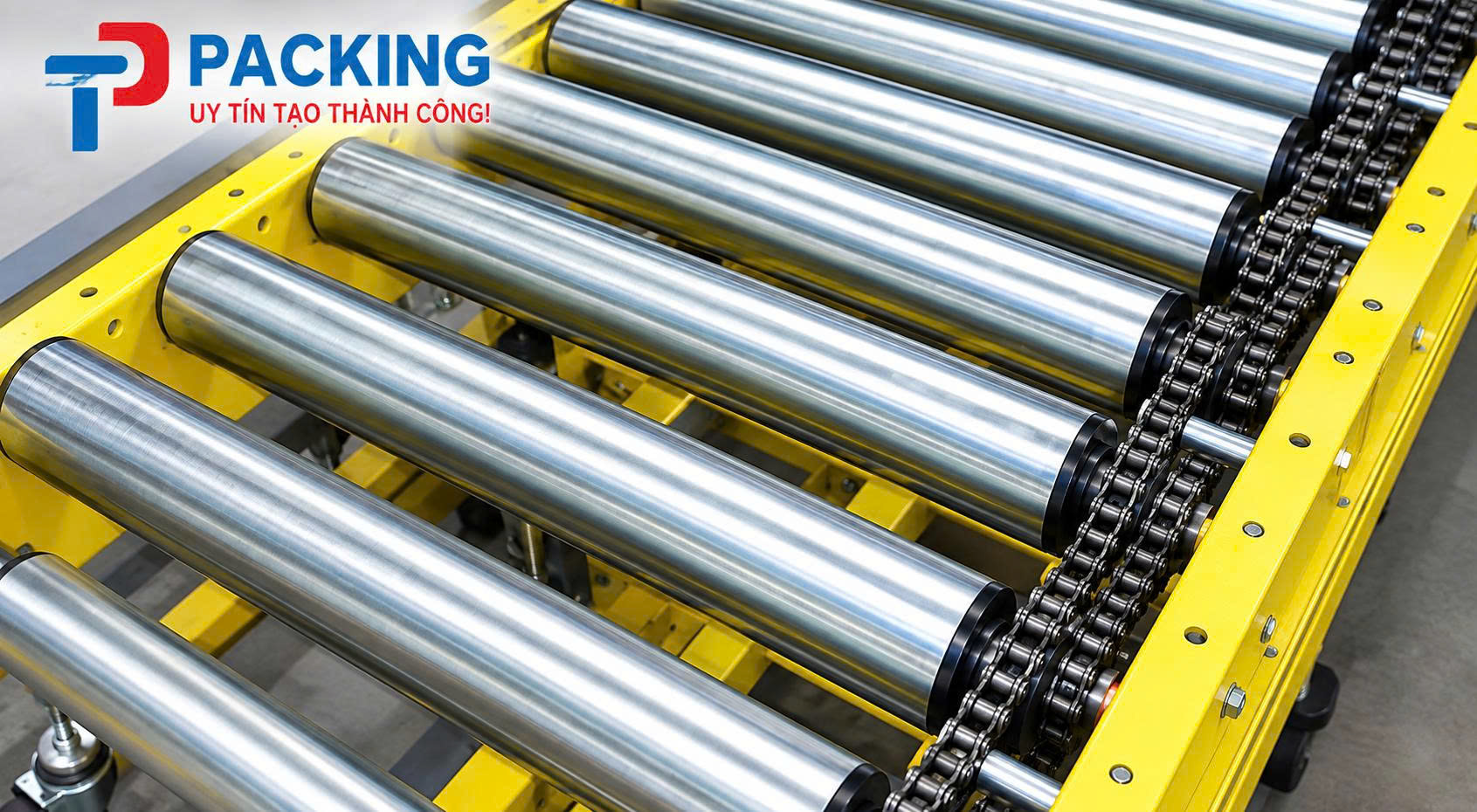

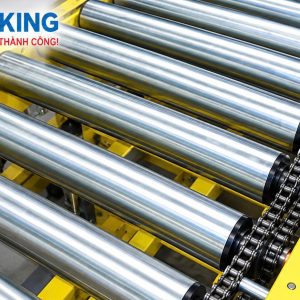

Nguyên lý hoạt động của băng tải con lăn xích

4. Ưu điểm của băng tải con lăn xích

Vận chuyển hàng hóa chủ động

Nhờ sử dụng động cơ và hệ thống truyền động xích, băng tải có khả năng đưa hàng hóa di chuyển liên tục mà không cần tác động thủ công.

Phù hợp hàng hóa tải trọng lớn

Đây là một trong những ưu điểm nổi bật của băng tải con lăn xích. Thiết bị có thể được thiết kế để vận chuyển các loại hàng hóa nặng, thùng carton lớn, kiện hàng hoặc pallet.

Vận hành ổn định

Hệ thống truyền động xích giúp các con lăn phối hợp chuyển động đồng bộ, tạo quá trình vận chuyển ổn định.

Điều chỉnh tốc độ linh hoạt

Có thể sử dụng biến tần hoặc bộ điều khiển phù hợp để thay đổi tốc độ băng tải theo yêu cầu sản xuất.

Dễ tích hợp dây chuyền

Băng tải có thể kết nối với nhiều thiết bị tự động hóa, giúp hình thành dây chuyền sản xuất và đóng gói liên tục.

Thiết kế theo yêu cầu

Chiều dài, chiều rộng, chiều cao, khoảng cách con lăn, tải trọng và tốc độ có thể được thiết kế dựa trên sản phẩm thực tế.

5. Ứng dụng của băng tải con lăn xích

Băng tải con lăn xích được sử dụng trong nhiều lĩnh vực sản xuất và vận chuyển hàng hóa:

Dây chuyền sản xuất công nghiệp.
Nhà máy sản xuất bao bì.
Dây chuyền đóng gói.
Dây chuyền đóng thùng carton.
Kho hàng.
Trung tâm logistics.
Dây chuyền vận chuyển pallet.
Khu vực xuất nhập hàng.
Dây chuyền sản xuất thực phẩm.
Ngành đồ uống.
Ngành điện tử.
Ngành cơ khí.
Ngành hóa chất.
Dây chuyền phân loại hàng hóa.
Hệ thống tự động hóa nhà kho.

Đặc biệt, băng tải phù hợp với các sản phẩm có đáy phẳng và cứng, giúp con lăn tiếp xúc ổn định trong quá trình vận chuyển.

6. Băng tải con lăn xích vận chuyển pallet

Đối với những dây chuyền cần vận chuyển pallet, băng tải con lăn xích là một trong những giải pháp được sử dụng phổ biến. Các con lăn có thể được thiết kế với đường kính, khoảng cách và khả năng chịu tải phù hợp với kích thước pallet.

Băng tải có thể kết hợp với:

Máy quấn màng pallet.
Máy đóng đai pallet.
Robot palletizing.
Xe nâng.
Băng tải chuyển hướng pallet.
Hệ thống kho tự động.

Việc kết hợp các thiết bị giúp tạo thành hệ thống vận chuyển và xử lý pallet tự động, giảm đáng kể thao tác thủ công.

7. Băng tải con lăn xích khác gì băng tải con lăn tự do?

Hai loại băng tải này có cấu tạo tương đối giống nhau về mặt vận chuyển bằng con lăn nhưng khác nhau về cơ chế hoạt động.

Tiêu chí	Băng tải con lăn xích	Băng tải con lăn tự do
Động cơ	Có	Không
Truyền động	Xích	Không có
Cách vận chuyển	Chủ động	Đẩy tay/trọng lực
Tải trọng	Có thể thiết kế tải lớn	Phù hợp tải vừa và tùy cấu hình
Điều chỉnh tốc độ	Có thể	Không
Tự động hóa	Phù hợp	Hạn chế hơn
Chi phí đầu tư	Cao hơn	Thấp hơn
Ứng dụng	Nhà máy, dây chuyền tự động	Kho hàng, đóng gói, vận chuyển đơn giản

Nếu doanh nghiệp cần vận chuyển hàng hóa liên tục và đồng bộ với dây chuyền tự động, băng tải con lăn xích thường được lựa chọn.

8. Thông số kỹ thuật băng tải con lăn xích

Thông số thực tế được Tín Phát thiết kế theo sản phẩm và nhu cầu của từng khách hàng.

Thông số	Cấu hình tham khảo
Loại băng tải	Con lăn truyền động xích
Khung	Thép sơn tĩnh điện / inox
Con lăn	Thép / inox
Đường kính con lăn	Theo yêu cầu
Khoảng cách con lăn	Theo sản phẩm
Chiều dài	Theo yêu cầu
Chiều rộng	Theo yêu cầu
Chiều cao	Có thể điều chỉnh
Động cơ	Motor giảm tốc
Truyền động	Xích
Tốc độ	Điều chỉnh theo yêu cầu
Tải trọng	Thiết kế theo sản phẩm
Điều khiển	Tủ điện / biến tần tùy chọn

Lưu ý: Không nên lựa chọn motor và kích thước con lăn chỉ dựa trên chiều dài băng tải. Cần căn cứ vào tải trọng hàng hóa, kích thước sản phẩm, số lượng sản phẩm trên băng tải và tốc độ vận chuyển.
